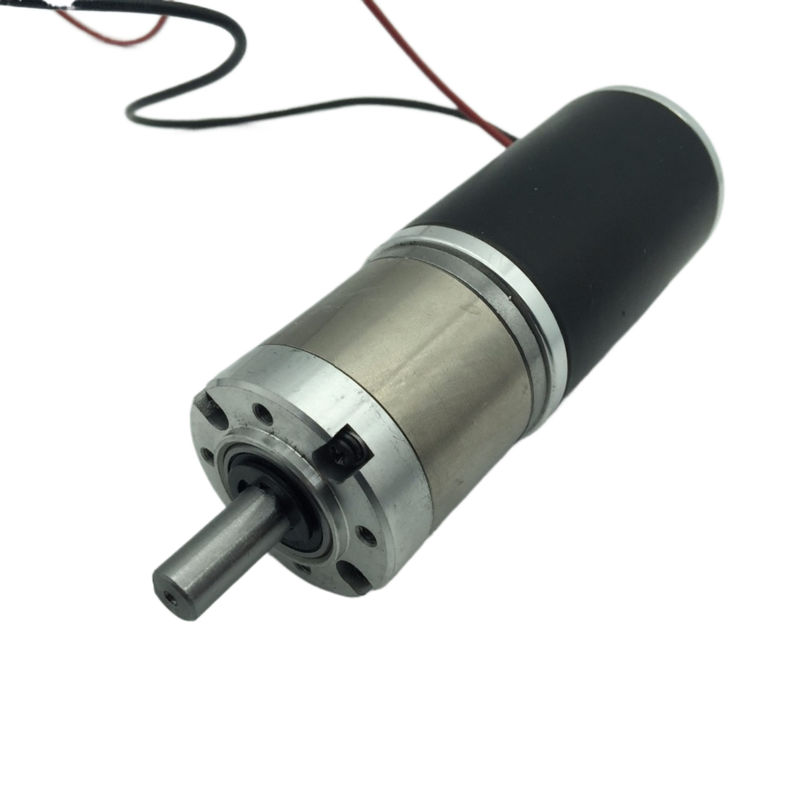

36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

36JXL50K.38ZYN Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie

Producten - Brush DC Planetary Gear Motor
  • Markeren

    Planetaire versnellingsmotor met laag geluid

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Stroom
    aangepast voor verschillende vermogens
  • Versnelling ((RPM))
    aangepast voor verschillende vermogens
  • Continu stroom ((A)
    aangepast
  • Gebruik
    Auto, elektrische fiets, ventilator, huishoudelijk apparaat, machine, robot
  • Type
    GERMOTOR
  • Torsen
    tot en met 15 Nm
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    36JXL50K.38ZYN
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    te onderhandelen
  • Levertijd
    te onderhandelen
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

36JXL50K.38ZYN Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie

  • 36JXL50K.38ZYN Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Prijs opvragen Contact nu

BorsteleDC-planetaire versnellingsmotor36JXL50K.38ZYN Reeks



MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP50 (optioneel voor IP54)

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

Optie: Op maat gemaakte spanningsprestaties montage en as



38ZYN HoofdmotorTechnische specificatie:

Model Eenheid 38ZYN01Een 38ZYN02A 38ZYN03A 38ZYN04A
Nominale spanning VDC 24v (optie voor 12v tot 60vdc)
Geen laadsnelheid Rpm 3950 3950 3950 3950
Nominaal koppel mN.m 55 70 100 120
Nominale snelheid Rpm 3300 3250 3200 3200
Nominale stroom Een 1.13 1.42 2.0 2.4
Uitgangsvermogen W 19 23.8 33.5 40
Gewicht G 260 300 350 390
Motorlengte Ik heb het gedaan. 60 70 80 90





36JXL50K Specificaties van de planetaire versnellingsbak:

De ringMAteriële PoederMetalen
Beugel bijOUitvoer alle lagers
Maximaal.LDe Commissie heeft0mm vanFlange) ≤100 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤50N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0.07mm
AxialPde lay vanSweek ≤ 0.3mm
Reactie opNo-belasting) ≤2.5°
MaximaalSchaaft PResFHetFOors ≤120N



VerminderingRActio Maximale nominale Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
Gezondheid, 1/14 Gezondheid, 1/19 Gezondheid, 1/22 Gezondheid, 1/27 1/35 2.0 N.m. 6N.m. 81% 38.4±0.5 240
4/49 1/59 1/68 1/82 1/95 11/115 4.0 N.m. 10N.m. 73% 45.7±0.5 280

1/181 1/218 1/253 1/305 1/354

1/426 1/495 1/596

 5.0N.m. 12N.m. 66% 53.0±0.5 330





36JXL50K.38ZYN01APlanetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nominaal koppel Nm 0.6 0.8 1.0 1.2 1.6 2.0 2.4 2.7 3.3 3.8 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nominale snelheid Rpm 235.7 173.7 150.0 122.2 94.3 67.3 55.9 48.5 40.2 34.7 28.7 18.2 15.1 13.0 10.8 9.3 7.7 6.7 5.5





36JXL50K.38ZYN02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nominaal koppel Nm 0.8 1.1 1.2 1.5 2.0 2.5 3.0 3.5 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nominale snelheid Rpm 232.1 171.1 147.7 120.4 92.9 66.3 55.1 47.8 39.6 34.2 28.3 18.0 14.9 12.8 10.7 9.2 7.6 6.6 5.5





36JXL50K.38ZYN03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nominaal koppel Nm 1.1 1.5 1.8 2.0 2.0 3.6 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nominale snelheid Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





36JXL50K.38ZYN04APlanetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 14 19 22 27 35 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 282.1 207.9 179.5 146.3 112.9 80.6 66.9 58.1 48.2 41.6 34.3 21.8 18.1 15.6 13.0 11.2 9.3 8.0 6.6
Nominaal koppel Nm 1.4 1.8 2.0 2.0 2.0 4.0 4.0 4.0 4.0 4.0 4.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
Nominale snelheid Rpm 228.6 168.4 145.5 118.5 91.4 65.3 54.2 47.1 39.0 33.7 27.8 17.7 14.7 12.6 10.5 9.0 7.5 6.5 5.4





MotorversnellingTekening:



36JXL50K.38ZYN Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie 0
