60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

60JXE450K.76ZYT Grote Koppel Pmdc Borstel Dc Motor Planetaire Reductiemotoren 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

Producten - Brush DC Planetary Gear Motor
  • Markeren

    60JXE450K.63ZYT Planetary Geared Motors

    ,

    60JXE450K.63ZYT pmdc borstelmotor

    ,

    Planetaire versnellingsmotoren 12v 45Nm

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Versnelling ((RPM))
    5 rpm ~ 1000 rpm
  • Continu stroom ((A)
    aangepast
  • Gebruik
    BOOT, auto, ventilator, huishoudelijk apparaat, machine
  • Type
    GERMOTOR
  • Torsen
    1 N.m~45 N.m.
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    60JXE450K.76ZYT
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Onderhandeld
  • Levertijd
    Onderhandeld
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

60JXE450K.76ZYT Grote Koppel Pmdc Borstel Dc Motor Planetaire Reductiemotoren 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm

  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
  • 60JXE450K.76ZYT Big Torque Pmdc Brush Dc Motor Planetary Gear Motors 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm
Prijs opvragen Contact nu

BorsteleDC planetaire versnellingsmotor 60JXE45- Goed. - Goed.76ZYT-serie



MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP54

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

Certificering: CE en ROHS



76ZYTHoofdmotorTechnische specificatie:

Model Eenheid 76ZYT01A 76ZYT02Een 76ZYT03Een 76ZYT04Een 76ZYT05Een 76ZYT06A
Nominale spanning VDC 24v (optie voor 12v tot 220vdc)
Geen laadsnelheid Rpm 3900 3800 3800

3800

3800



 3800 3800
Nominaal koppel N.m. 0.31 0.50 0.70

0.8

0.80



 0.90 1.0
Nominale snelheid Rpm 3300 3200 3200 3200 3200 3200
GeclassificeerdStroom Een 6.0 9.0 12.5 15.0 16.5 18.0
Uitgangsvermogen W 107 167 217 268 301 335
Gewicht Kilo's 1.5 2.0 2.5 2.85 3.0 3.15
Motorlengte Ik heb het gedaan. 98 118 138 150 160 171



60JXE45- Goed. Specificaties van de planetaire versnellingsbak:

De ringMAteriële Metalen
Beugel bijOUitvoer met een gewicht van niet meer dan 10 kg
Maximaal.Load (10 mm vanFlange) ≤ 400 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤ 120 N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0,08 mm
AxialPde lay vanSweek ≤ 0,4 mm
Reactie opNo-belasting) ≤2.5°
MaximaalSchaaft PResFHetFOors ≤ 300 N



VerminderingRActio Maximale nominale waarde Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
1/3.6 1/4.25 1/5.33 4 Nm 12 Nm 90% 40.3±0.5 520
Gezondheidsverzekering, 1/12 18 N.m 50N.m. 81% 53.8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m. 66% 80.6±0.5 1100





60JXE45- Goed..76ZYT01A Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1083.3 917.6 731.7 300.0 260.0 216.7 169.6 139.3 90.7 75.0 63.9 54.2 40.6 32.2 25.3 20.9 17.7 15.0 12.7 9.5 7.6 6.0 4.8
Nominaal koppel Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 916.7 776.5 619.1 253.8 220.0 183.3 143.5 117.9 76.7 63.5 54.1 45.8 34.4 27.3 21.4 17.6 15.0 12.7 10.7 8.1 6.4 5.1 4.1



60JXE45- Goed..76ZYT02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Nominaal koppel Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Goed..76ZYT03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Nominaal koppel Nm 2.3 2.7 3.4 7.4 8.5 10.2 13.0 15.9 22.0 26.6 31.2 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Goed..76ZYT04Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Nominaal koppel Nm 2.6 3.1 3.8 8.4 9.7 11.7 14.9 18.0 25.1 30.4 35.6 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Goed..76ZYT05Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Nominaal koppel Nm 2.9 3.4 4.0 9.5 10.9 13.1 16.8 18.0 28.3 34.2 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0



60JXE45- Goed..76ZYT06Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1055.6 894.1 712.9 292.3 253.3 211.1 165.2 135.7 88.4 73.1 62.3 52.8 39.6 31.4 24.7 20.3 17.3 14.6 12.4 9.3 7.4 5.9 4.7
Nominaal koppel Nm 3.2 3.8 4.0 10.5 12.2 14.6 18.0 18.0 31.4 36.0 36.0 36.0 36.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0









MotorversnellingTekening:



60JXE450K.76ZYT Grote Koppel Pmdc Borstel Dc Motor Planetaire Reductiemotoren 12v 24v 36v 3Nm 5Nm 8Nm 10Nm 45Nm 0

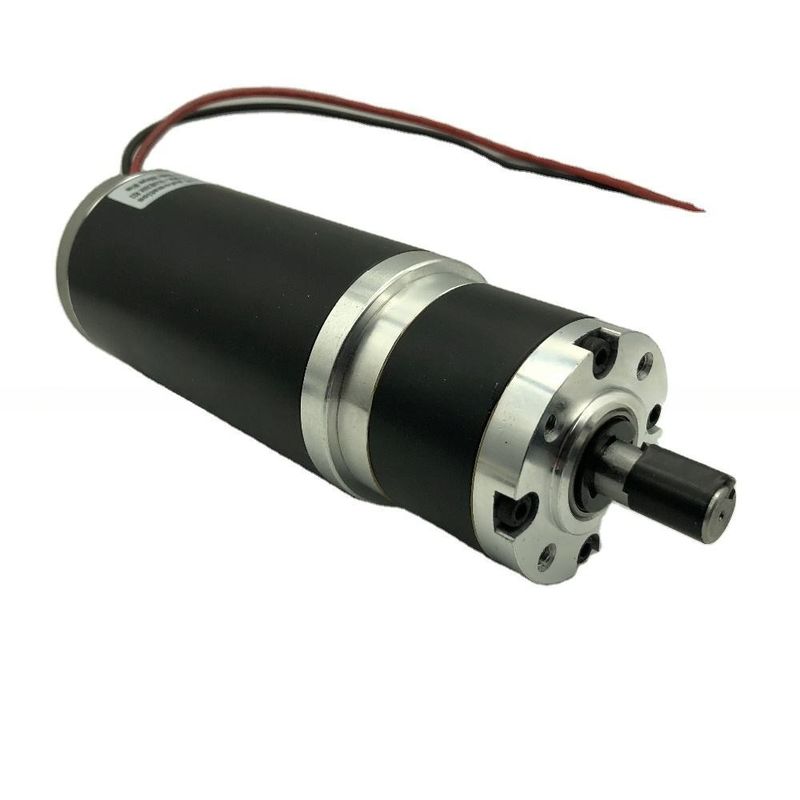

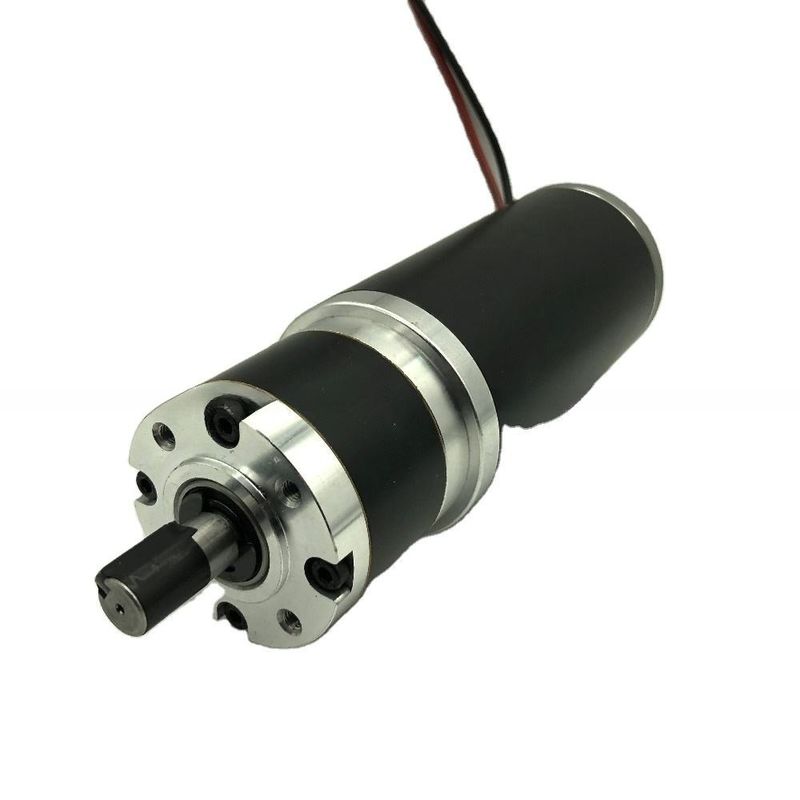

Motorfoto:

60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

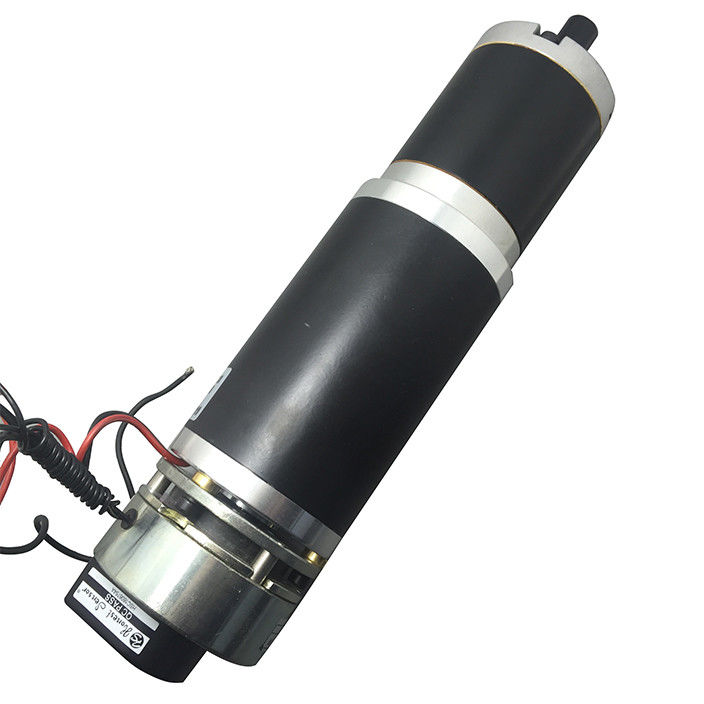

Optie voor remmen



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm









optie voor encoder



60JXE450K.63ZYT Big Torque Permanent Magnet Brush Dc Planetary Geared Motors 12v 24v 36v 48v upto 45Nm

Markeringen:

DC-motor met tandwielborstel

DC-motor met planetaire versnellingen

elektromotor met planetary gearbox
