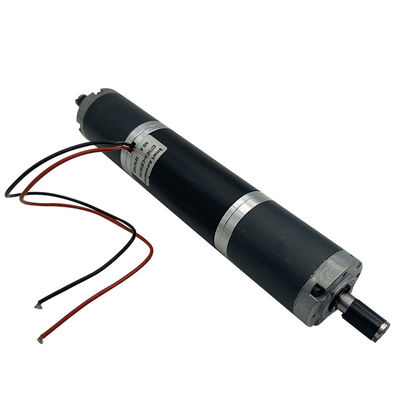

42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version

42JXLG200K.42ZYT Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie

Producten - Brush DC Planetary Gear Motor
  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Stroom
    aangepast voor verschillende vermogens
  • Versnelling ((RPM))
    aangepast voor verschillende vermogens
  • Continu stroom ((A)
    aangepast
  • Gebruik
    Auto, elektrische fiets, ventilator, huishoudelijk apparaat, machine, robot
  • Type
    GERMOTOR
  • Torsen
    tot en met 15 Nm
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    42JXLG200K.42ZYT
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Te onderhandelen
  • Levertijd
    Te onderhandelen
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

42JXLG200K.42ZYT Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie

  • 42JXLG200K.42ZYT Brushed DC Planetary Gear Motor 12v 24v, with Helical Gears Low Noise version
Prijs opvragen Contact nu

BorsteleDC-planetaire versnellingsmotor42JXLG20- Goed. - Goed.42ZYT-serie





MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP40

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

Certificering: CE en ROHS



Opties:

Op maat gemaakte spannings-, wikkeling-, as-, montage- en loodconfiguraties

EMI/RFI-onderdrukkingscircuit; thermische bescherming

Hoogtemperatuurisolatie van klasse H



Hieronder zijn alleen typische modellen

Wij leveren op maat gemaakte spanning, specificatie, as, montage en motor-adders.

Helical Gears, Low Noise versie







42ZYTHoofdmotorTechnische specificatie:

Model Eenheid 42ZYT01A 42ZYT02Een 42ZYT03Een 42ZYT04A 42ZYT05A
Nominale spanning VDC 24v (optie voor 12v tot 60vdc)
Geen laadsnelheid Rpm 4200 4200 3800 4200 4200
Nominaal koppel mN.m 38 43 57 70 105
Nominale snelheid Rpm 3600 3600 3100 3600 3600
GeclassificeerdStroom Een 0.86 0.98 1.2 1.6 2.3
Uitgangsvermogen W 14.5 16.2 18.50 26.5 40
Gewicht G 390 460 500 540 700
Motorlengte Ik heb het gedaan. 70 80 85 90 115



42JXLG20- Goed. Specificaties van de planetaire versnellingsbak:



De ringMAteriële Metalen
Beugel bijOUitvoer alle lagers
Maximaal.LDe Commissie heeft2mm vanFlange) ≤200 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤100 N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0.06mm
AxialPde lay vanSweek ≤ 0.3mm
Reactie opNo-belasting) ≤2.5°
MaximaalSchaaft PResFHetFOors ≤150 N





42JXLG200K.42ZYT Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie 0

*Helicaal versnelling laag geluid



* L- Het is goed.Torka'sOUitvoeren lange levensduur met gesegmenteerd ontwerp plus naaldlager





VerminderingRActio Maximale nominale Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
1/3.71 1/5.18 2.0 N.m. 5.0 N.m. 90% 34.2±0.5 265
Gezondheid, 1/14 1/22Gezondheid, 1/27 8.0 N.m. 20 N.m. 81% 49.6±0.5 380

1/49 1/59 1/68

1/82 1/95 11/115

 16 N.m. 40 N.m. 73% 62.0±0.5 475

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 20 N.m. 50 N.m. 66% 74.4±0.5 570



42JXLG20- Goed..42ZYT01A Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.1 0.2 0.4 0.6 0.7 0.8 1.4 1.6 1.9 2.3 2.6 3.2 4.5 5.5 6.3 7.6 8.9 10.7 12.4 14.9
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Goed..42ZYT02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.1 0.2 0.5 0.7 0.7 0.9 1.5 1.9 2.1 2.6 3.0 3.6 5.1 6.2 7.2 8.7 10.0 12.1 14.0 15.0
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Goed..42ZYT03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1024.3 733.6 271.4 200.0 172.7 140.7 77.6 64.4 55.9 46.3 40.0 33.0 21.0 17.4 15.0 12.5 10.7 8.9 7.7 6.4
Nominaal koppel Nm 0.2 0.3 0.6 0.9 1.0 1.2 2.0 2.5 2.8 3.4 4.0 4.8 6.8 8.2 9.5 11.5 13.3 15.0 15.0 15.0
Nominale snelheid Rpm 835.6 598.5 221.4 163.2 141.0 114.8 63.3 52.5 45.6 37.8 32.6 27.0 17.1 14.2 12.3 10.2 8.8 7.3 6.3 5.2



42JXLG20- Goed..42ZYT04Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.2 0.3 0.8 1.1 0.7 1.5 2.5 3.0 3.5 4.2 4.9 5.9 8.4 10.1 11.7 14.1 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



42JXLG20- Goed..42ZYT05Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 22 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 190.9 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.4 0.5 1.2 1.6 0.7 2.3 3.8 4.5 5.2 6.3 7.3 8.8 12.5 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 163.6 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0



MotorversnellingTekening:





42JXLG200K.42ZYT Gepoetste DC Planetary Gear Motor 12v 24v, met Helical Gears Low Noise versie 1

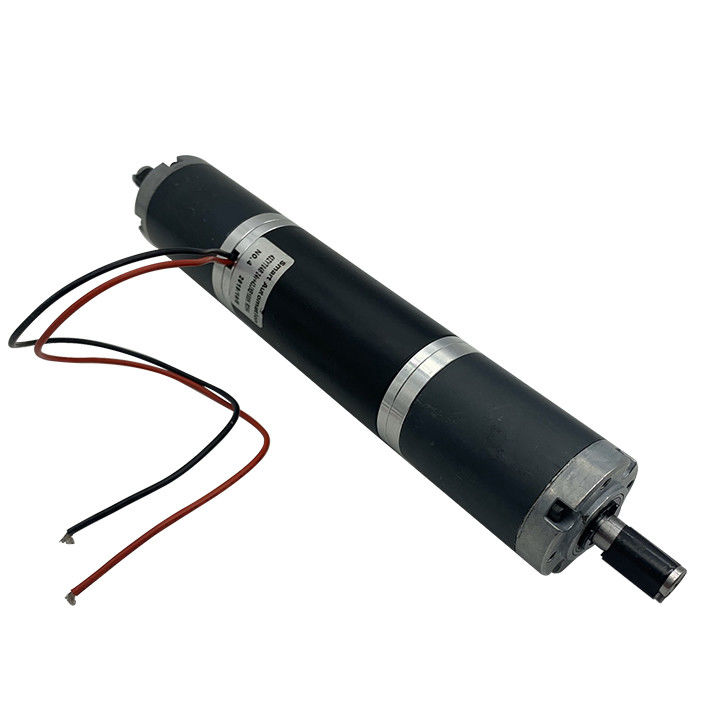

Motorfoto



42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version





Optie: geïntegreerde rem

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version







Optie: Encoder geïntegreerd

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version



Optie: dubbele versnellingsbakken

42mm small size high torque Dc Planetary Geared Reducer Motor, with Helical Gears Low Noise version
