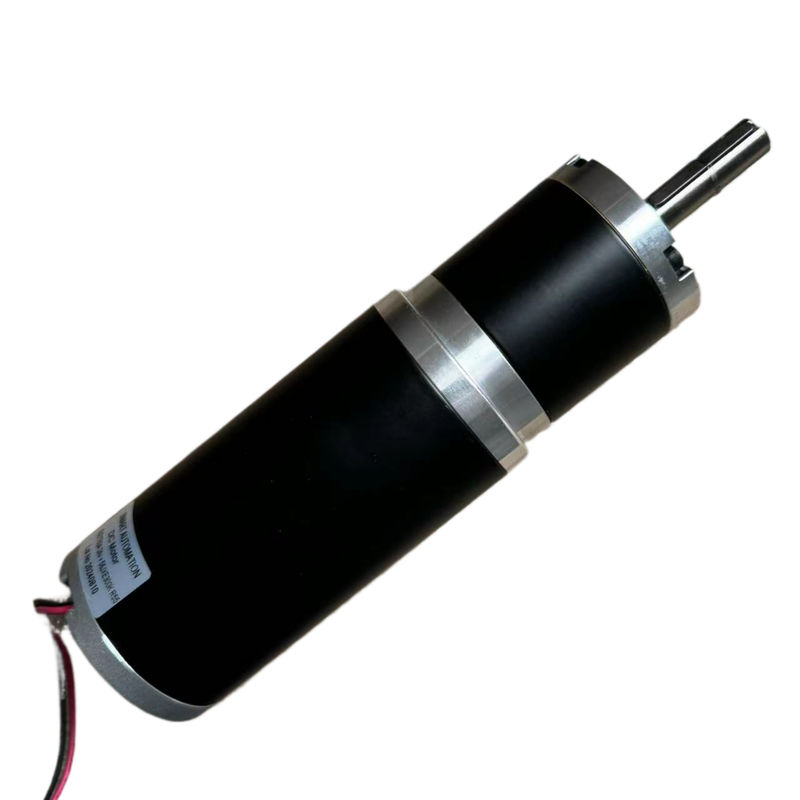

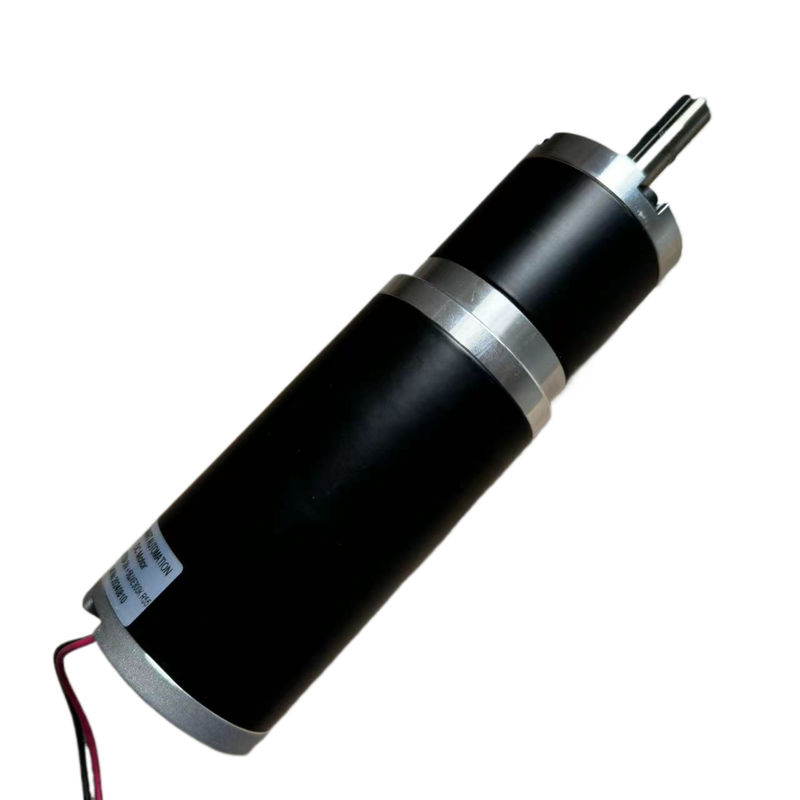

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc met planetaire reducer tot 30Nm

Producten - Brush DC Planetary Gear Motor
  • Markeren

    12VDC gelijkstroom planetaire tandwielmotor

    ,

    48VDC gelijkstroom planetaire versnellingsmotor

    ,

    30Nm gelijkstroommotor met planetaire versnellingen

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Stroom
    Op maat
  • Versnelling ((RPM))
    5 tpm tot en met 3000 tpm
  • Continu stroom ((A)
    aangepast
  • Gebruik
    BOAT, Auto, Elektrische fiets, VAN, Huishoudelijk apparaat, Kosmetisch instrument, machine, robot
  • Type
    GERMOTOR
  • Torsen
    tot 30 Nm
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    60jxe450k.63ZYT
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Te onderhandelen
  • Levertijd
    Te onderhandelen
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc met planetaire reducer tot 30Nm

  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Prijs opvragen Contact nu

BorsteleDC planetaire versnellingsmotor 60JXE450K.63ZYT-serie



MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP50 (optioneel voor IP54)

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

认证:CE 和 ROHS Certificaties: CE en ROHS



63ZYTHoofdmotorTechnische specificatie:

Model Eenheid 63ZYT01A 63ZYT01B. 63ZYT02Een 63ZYT03A 63ZYT03B. 63ZYT04Een
Nominale spanning VDC 24v (optie voor 12v tot 220vdc)
Geen laadsnelheid Rpm 3600 4700 3600 3600 4700 3600
Torsen N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Nominale snelheid Rpm 3200 4000 3100 3000 4000 3000
GeclassificeerdStroom Een 2.8 5.5 5.8 7.0 10.5 9.0
Uitgangsvermogen W 50 84 100 125 168 157
Gewicht Kilo's 1 1 1.2 1.35 1.35 1.5
Motorlengte Ik heb het gedaan. 95 95 110 125 125 140



60JXE45- Goed. Specificaties van de planetaire versnellingsbak:

De ringMAteriële Metalen
Beugel bijOUitvoer met een gewicht van niet meer dan 10 kg
Maximaal.Load (10 mm vanFlange) ≤ 400 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤ 120 N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0,08 mm
AxialPde lay vanSweek ≤ 0,4 mm
Reactie opNo-belasting) ≤2.5°
MaximaalSchaaft PResFHetFOors ≤ 300 N
VerminderingRActio Maximale nominale waarde Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
1/3.6 1/4.25 1/5.33 4 Nm 12 Nm 90% 40.3±0.5 520
Gezondheidsverzekering, 1/12 18 N.m 50N.m. 81% 53.8±0.5 710
1/83 1/52 1/61 1/72 1/96 1/121 36 N.m 100N.m. 73% 67.2±0.5 900

1/154 1/187 1/220 1/260 1/307

1/409 1/514 1/645 1/809

 45 Nm 110N.m. 66% 80.6±0.5 1100



60JXE45- Goed..63ZYT01A Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nominaal koppel Nm 0.5 0.6 0.7 1.6 1.8 2.2 2.8 3.4 4.7 5.7 6.7 7.9 10.5 13.2 15.2 18.5 21.8 25.7 30.4 40.5 45.0 45.0 45.0
Nominale snelheid Rpm 888.9 752.9 600.4 246.2 213.3 177.8 139.1 114.3 74.4 61.5 52.5 44.4 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0 4.0





60JXE45- Goed..63ZYT01B.Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Nominaal koppel Nm 0.6 0.8 1.0 2.1 2.4 2.9 3.7 4.5 6.3 7.6 8.9 10.5 14.0 17.7 20.3 24.7 29.0 34.3 40.5 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Goed..63ZYT02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nominaal koppel Nm 1.0 1.2 1.5 3.3 3.8 4.5 5.8 7.0 9.7 11.8 13.8 16.3 21.7 27.4 31.5 38.3 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 861.1 729.4 581.6 238.5 206.7 172.2 134.8 110.7 72.1 59.6 50.8 43.1 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8 3.8





60JXE45- Goed..63ZYT03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nominaal koppel Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





60JXE45- Goed..63ZYT03BPlanetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1305.6 1105.9 881.8 361.5 313.3 261.1 204.3 167.9 109.3 90.4 77.0 65.3 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3 5.8
Nominaal koppel Nm 1.3 1.5 1.9 4.2 4.9 5.8 7.5 9.1 12.6 15.2 17.8 21.0 28.0 35.3 40.7 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 1111.1 941.2 750.5 307.7 266.7 222.2 173.9 142.9 93.0 76.9 65.6 55.6 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2 4.9





60JXE45- Goed..63ZYT04Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.25 5.33 13 15 18 23 28 43 52 61 72 96 121 154 187 220 260 307 409 514 645 809
Efficiëntie   90% 90% 90% 81% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 847.1 675.4 276.9 240.0 200.0 156.5 128.6 83.7 69.2 59.0 50.0 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6 4.4
Nominaal koppel Nm 1.6 1.9 2.4 5.3 6.1 7.3 9.3 11.3 15.7 19.0 22.3 26.3 35.0 36.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0 45.0
Nominale snelheid Rpm 833.3 705.9 562.9 230.8 200.0 166.7 130.4 107.1 69.8 57.7 49.2 41.7 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7 3.7





MotorversnellingTekening:



60JXE450K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc met planetaire reducer tot 30Nm 0
