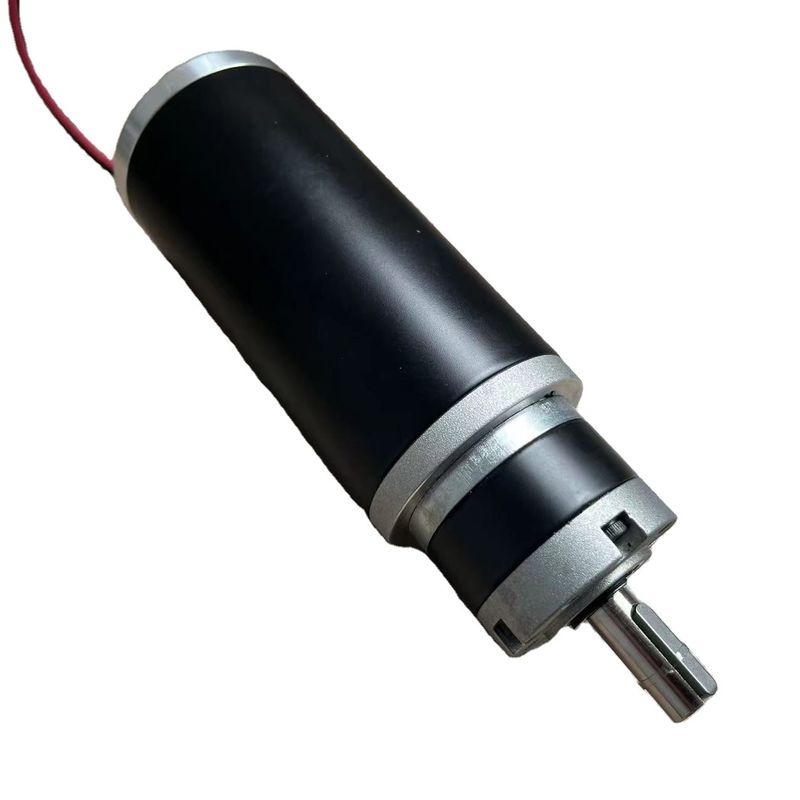

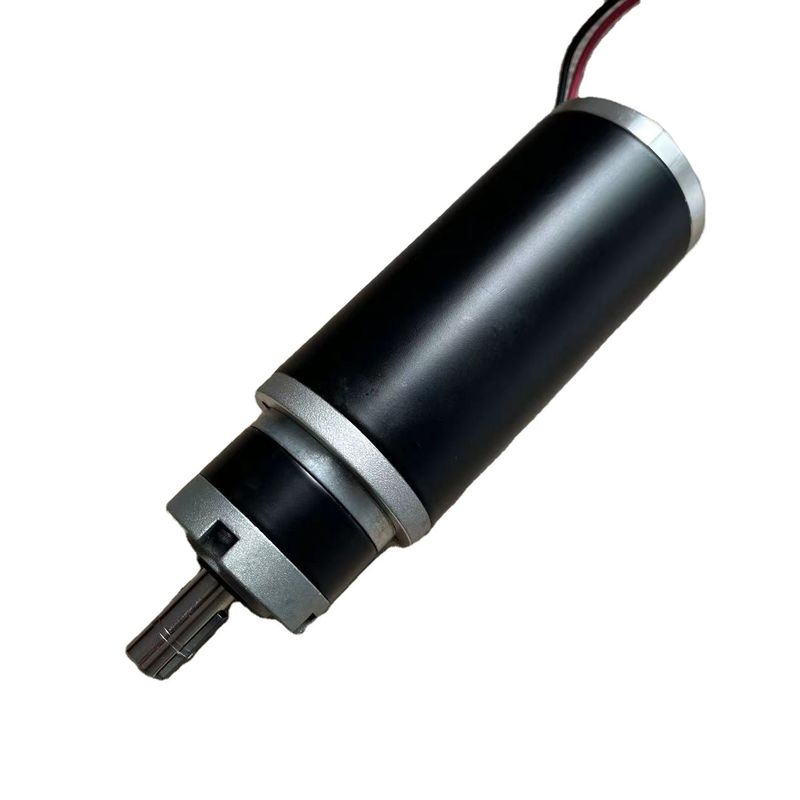

42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed

42JXL150K. 52ZYT SERIE Hoge vermogen 24v 48v gelijkstroommotor Hoge koppel lage snelheid

Producten - Brush DC Planetary Gear Motor
  • Markeren

    DC-motor met hoog vermogen

    ,

    DC-motor met lage snelheid

    ,

    hoge torsiegelijkstroom motor

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Versnelling ((RPM))
    aangepast
  • Continu stroom ((A)
    aangepast
  • Gebruik
    BOOT, Auto, Elektrische fiets, VAN, Huishoudelijk apparaat, machine
  • Type
    GERMOTOR
  • Torsen
    aangepast
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    42JXL150K. 52ZYT
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Onderhandeld
  • Levertijd
    Onderhandeld
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

42JXL150K. 52ZYT SERIE Hoge vermogen 24v 48v gelijkstroommotor Hoge koppel lage snelheid

  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
  • 42JXL150K. 52ZYT SERIES High Power 24v 48v DC Motor High Torque Low Speed
Prijs opvragen Contact nu

BorsteleDC-planetaire versnellingsmotor42JXL15- Goed. - Goed.52ZYT-serie



MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP40

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

Certificering: CE en ROHS



52ZYTHoofdmotorTechnische specificatie:

Model Eenheid 52ZYT01Een 52ZYT02A 52ZYT03A 52ZYT04A
Nominale spanning VDC 24v (optie voor 12v tot 60vdc)
Geen laadsnelheid Rpm 4200 4200 4200 4200
Nominaal koppel N.m. 0.11 0.20 0.27 0.35
Nominale snelheid Rpm 3700 3500 3600 3600
Nominale stroom Een 2.5 4.2 5.8 7.4
Uitgangsvermogen W 42.5 73 102 132
Gewicht Kilo's 0.85 1.0 1.15 1.30
Motorlengte Ik heb het gedaan. 95 110 125 140



42JXL15- Goed. Specificaties van de planetaire versnellingsbak:

De ringMAteriële PoederMetalen
Beugel bijOUitvoer alle lagers
Maximaal.LDe Commissie heeft2mm vanFlange) ≤200 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤100 N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0.06mm
AxialPde lay vanSweek ≤ 0.3mm
Reactie opNo-belasting) ≤2.5°
MaximaalSchaaft PResFHetFOors ≤150 N



42JXL150K. 52ZYT SERIE Hoge vermogen 24v 48v gelijkstroommotor Hoge koppel lage snelheid 0

*Helicaal versnelling laag geluid



VerminderingRActio Maximale nominale Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
1/3.71 1/5.18 1.5 N.m. 4.0 N.m. 90% 31.5±0.5 244
Gezondheid, 1/14 Gezondheid, 1/27 4.0 N.m. 12 Nm 81% 42.1±0.5 314

1/49 1/59 1/68

1/82 1/95 11/115

 10 Nm 25 N.m 73% 52.5±0.5 433

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

 15 N.m 38 N.m 66% 62.9±0.5 519







42JXL15- Goed..52ZYT01A Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.4 0.5 1.2 1.7 2.4 3.9 4.7 5.5 6.6 7.6 9.2 13.1 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 997.3 714.3 264.3 194.7 137.0 75.5 62.7 54.4 45.1 38.9 32.2 20.4 17.0 14.6 12.1 10.5 8.7 7.5 6.2





42JXL15- Goed..52ZYT02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.7 0.9 2.3 3.1 4.0 7.2 8.6 9.9 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 943.4 675.7 250.0 184.2 129.6 71.4 59.3 51.5 42.7 36.8 30.4 19.3 16.1 13.8 11.5 9.9 8.2 7.1 5.9





42JXL15- Goed..52ZYT03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 0.9 1.3 3.1 4.0 4.0 9.7 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





42JXL15- Goed..52ZYT04Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.71 5.18 14 19 27 49 59 68 82 95 115 181 218 253 305 354 426 495 596
Efficiëntie   90% 90% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1132.1 810.8 300.0 221.1 155.6 85.7 71.2 61.8 51.2 44.2 36.5 23.2 19.3 16.6 13.8 11.9 9.9 8.5 7.0
Nominaal koppel Nm 1.3 1.5 4.0 4.0 4.0 10.0 10.0 10.0 10.0 10.0 10.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0 15.0
Nominale snelheid Rpm 970.4 695.0 257.1 189.5 133.3 73.5 61.0 52.9 43.9 37.9 31.3 19.9 16.5 14.2 11.8 10.2 8.5 7.3 6.0





MotorversnellingTekening:


42JXL150K. 52ZYT SERIE Hoge vermogen 24v 48v gelijkstroommotor Hoge koppel lage snelheid 1
