63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm

63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc Met Planet Reducer Tot 30Nm

Producten - Brush DC Planetary Gear Motor
  • Markeren

    63 mm 24 volt gelijkstroommotor met planetaire versnellingen

    ,

    planetary dc motor met planet reducer

    ,

    63 mm planetaire dc-motor 45 Nm

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Stroom
    Op maat
  • Versnelling ((RPM))
    5 tpm tot en met 3000 tpm
  • Continu stroom ((A)
    aangepast
  • Gebruik
    BOAT, Auto, Elektrische fiets, VAN, Huishoudelijk apparaat, Kosmetisch instrument, machine, robot
  • Type
    GERMOTOR
  • Torsen
    tot 30 Nm
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Efficiëntie
    IE 1
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    60JXE300K.63ZYT
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Onderhandeld
  • Levertijd
    Onderhandeld
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc Met Planet Reducer Tot 30Nm

  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
  • 63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc With Planet Reducer Up To 30Nm
Prijs opvragen Contact nu

BorsteleDC Planetary Gear Motor 60JXE300K.63ZYT serie



MotorAlgemeenSpecificaties:

Lagers: hoogwaardige kogellagers

Magneet: Hard ferrietmagneet, 2 polen

Beschermingsklasse: IP50 (optioneel voor IP54)

Isolatieklasse: klasse F / Werktemperatuur: -40°C~+140°C

Certificering: CE en ROHS



63ZYTHoofdmotorTechnische specificatie:

Model Eenheid 63ZYT01A 63ZYT01B. 63ZYT02Een 63ZYT03A 63ZYT03B. 63ZYT04Een
Nominale spanning VDC 24v (optie voor 12v tot 220vdc)
Geen laadsnelheid Rpm 3600 4700 3600 3600 4700 3600
Nominaal koppel N.m. 0.15 0.20 0.31 0.40 0.40 0.50
Nominale snelheid Rpm 3200 4000 3100 3000 4000 3000
GeclassificeerdStroom Een 2.8 5.5 5.8 7.0 10.5 9.0
Uitgangsvermogen W 50 84 100 125 168 157
Gewicht Kilo's 1 1 1.2 1.35 1.35 1.5
Motorlengte Ik heb het gedaan. 95 95 110 125 125 140







60JXE300K Specificaties van de planetaire versnellingsbak:

De ringMAteriële Metalen
Beugel bijOUitvoer met een gewicht van niet meer dan 10 kg
Maximaal.Load (10 mm vanFlange) ≤ 250 N
Max, ik ben er klaar voor.SweekEenxialeLoad ≤ 100N
RadiëlePde lay vanSweek (Noor naarFlange) ≤ 0,08 mm
AxialPde lay vanSweek ≤ 0,4 mm
Reactie opNo-belasting) ≤ 2,5°
MaximaalSchaaft PResFHetFOors ≤ 300 N
VerminderingRActio Maximale nominale Torka'sToegestaan MaximaalM- OmentarisTorka'sToegestaan Efficiëntie L(mm) Gewicht ((g)
1/3.6 1/4.3 3.0N.m. 9.0N.m. 90% 37.8±0.5 489
Wat is het doel van de Bijbel? 1/13 1/15 1/18 1/23 12.0N.m. 36 N.m. 81% 49.5±0.5 681
1/55 1/65 1/77 1/96 1/121 24.0N.m. 72 N.m. 73% 60.8±0.5 871
1/154 1/187 1/220 1/260 1/307 1/409 1/514 1/645 30 N.m. 90 N.m. 66% 71.9±0.5 1066









60JXE300K.63ZYT01A Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nominaal koppel Nm 0.5 0.6 1.6 1.8 2.2 2.8 5.1 6.0 7.1 8.4 10.5 13.2 15.2 18.5 21.8 25.7 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 888.9 744.2 246.2 213.3 177.8 139.1 68.1 58.2 49.2 41.6 33.3 26.4 20.8 17.1 14.5 12.3 10.4 7.8 6.2 5.0



60JXE300K.63ZYT01B.Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Nominaal koppel Nm 0.6 0.8 2.1 2.4 2.9 3.7 6.9 8.0 9.5 11.2 14.0 17.7 20.3 24.7 29.0 30.0 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT02Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nominaal koppel Nm 1.0 1.2 3.3 3.8 4.5 5.8 10.6 12.4 14.7 17.4 21.7 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 861.1 720.9 238.5 206.7 172.2 134.8 66.0 56.4 47.7 40.3 32.3 25.6 20.1 16.6 14.1 11.9 10.1 7.6 6.0 4.8



60JXE300K.63ZYT03Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nominaal koppel Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7



60JXE300K.63ZYT03BPlanetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1305.6 1093.0 361.5 313.3 261.1 204.3 100.0 85.5 72.3 61.0 49.0 38.8 30.5 25.1 21.4 18.1 15.3 11.5 9.1 7.3
Nominaal koppel Nm 1.3 1.5 4.2 4.9 5.8 7.5 13.7 16.1 19.0 22.5 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 1111.1 930.2 307.7 266.7 222.2 173.9 85.1 72.7 61.5 51.9 41.7 33.1 26.0 21.4 18.2 15.4 13.0 9.8 7.8 6.2



60JXE300K.63ZYT04Een Planetaire uitrustingMotorSpecificaties:

Verlagingsgraad Eenheid 3.6 4.3 13 15 18 23 47 55 65 77 96 121 154 187 220 260 307 409 514 645
Efficiëntie   90% 90% 81% 81% 81% 81% 73% 73% 73% 73% 73% 73% 66% 66% 66% 66% 66% 66% 66% 66%
Geen laadsnelheid Rpm 1000.0 837.2 276.9 240.0 200.0 156.5 76.6 65.5 55.4 46.8 37.5 29.8 23.4 19.3 16.4 13.8 11.7 8.8 7.0 5.6
Nominaal koppel Nm 1.6 1.9 5.3 6.1 7.3 9.3 17.2 20.1 23.7 24.0 24.0 24.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0
Nominale snelheid Rpm 833.3 697.7 230.8 200.0 166.7 130.4 63.8 54.5 46.2 39.0 31.3 24.8 19.5 16.0 13.6 11.5 9.8 7.3 5.8 4.7







Tekening van de motor:



63mm 60JXE300K.63ZYT Seires High Torque DC Planetary Geared Motor 12vdc 24vdc 36vdc 48vdc Met Planet Reducer Tot 30Nm 0





* Met 45 Nm nominale koppel versnellingsbak OPTION

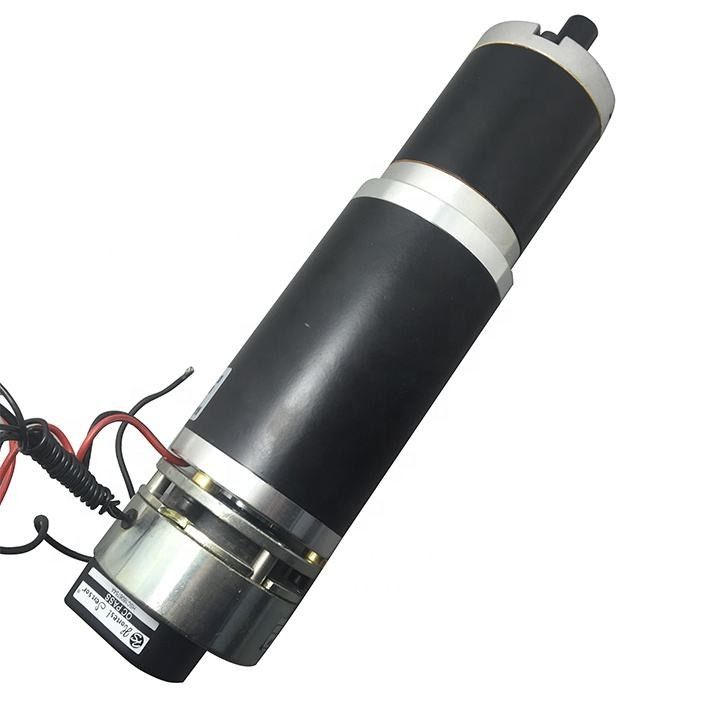

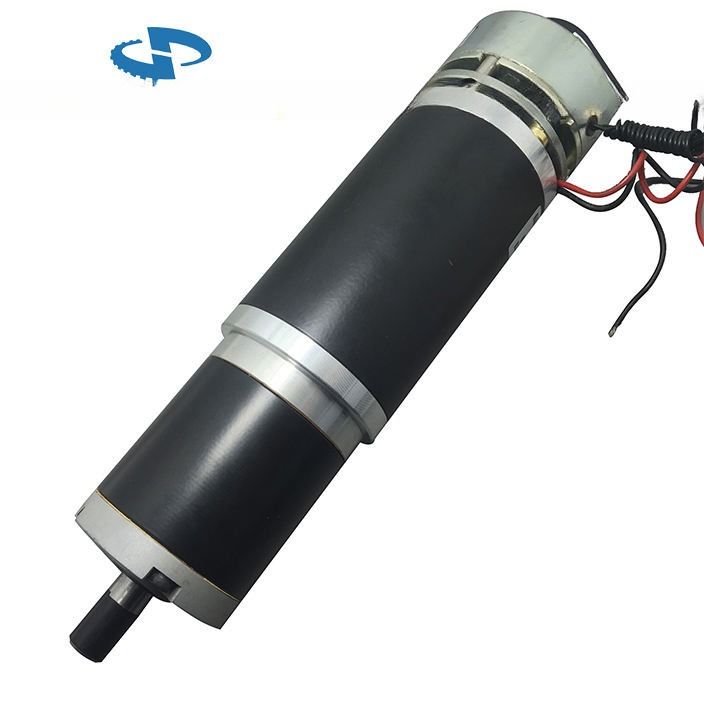

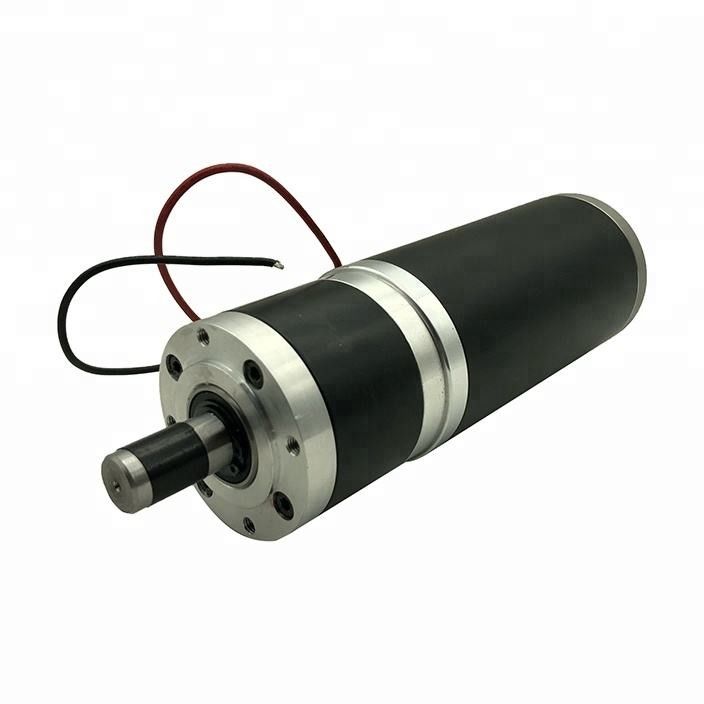

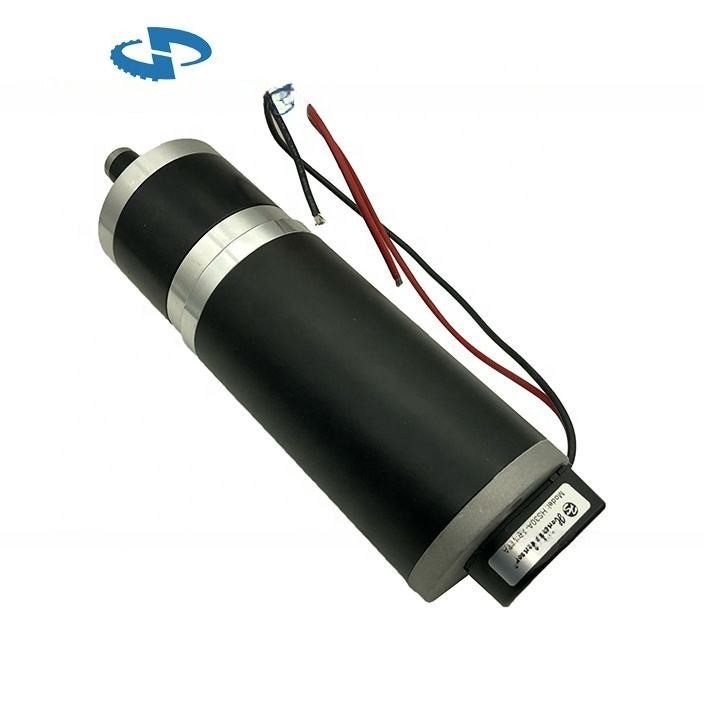

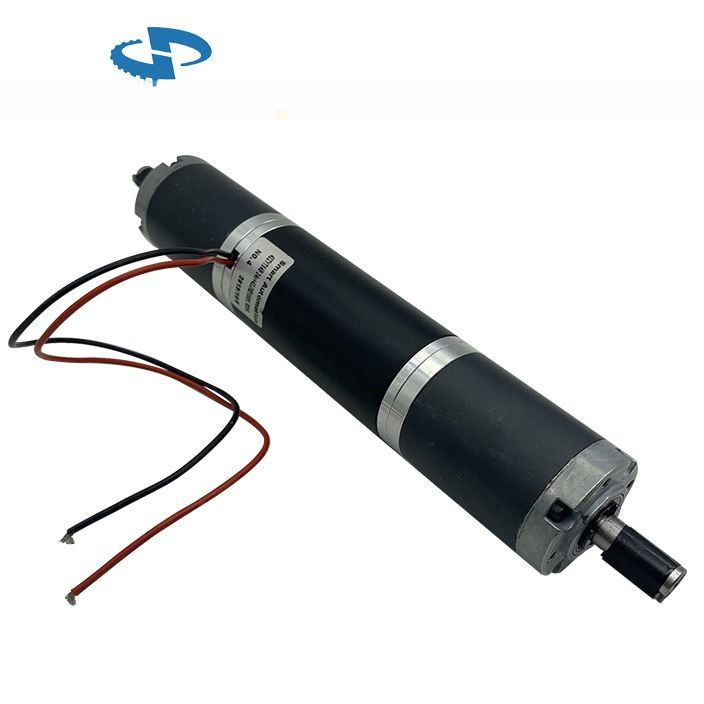

Motorfoto's





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w

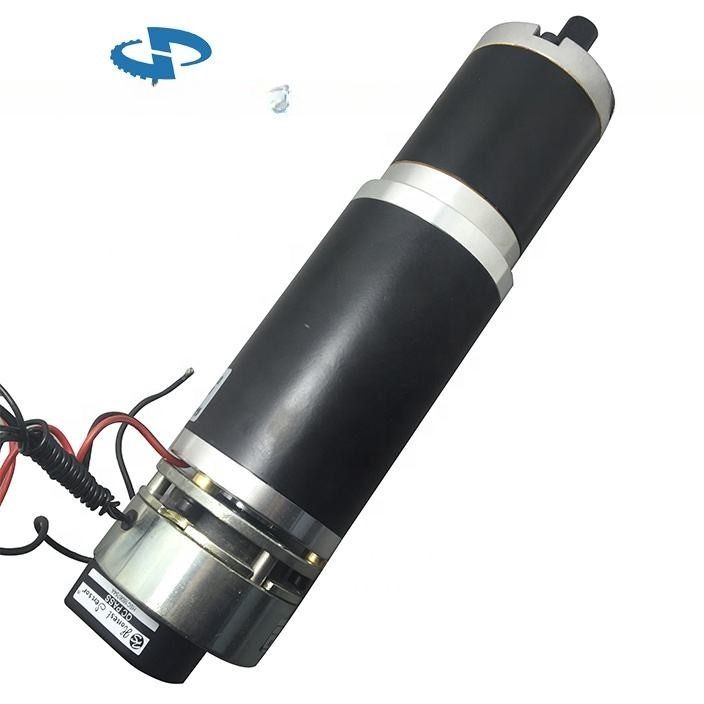

Opties voor encoder en rem

63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w





























MORE: Bruiseloze versie





63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w63mm high torque pm dc planetary gear motor with planet reducer gearbox rated 12v 24v 48v power 30w 50w 100w 200w















belangrijkste toepassingen van gelijkstroommotoren

Industriële sector Inhoud Industriële sector Inhoud
Medische apparatuur Handgereedschap voor chirurgie Luchtvaartindustrie Elektrische stoelinstelling

Chirurgische robot Vluchtrecorders

Micro-injectiepomp; peristaltische pomp Autopiloot

Dialyzer Airconditioningssysteem

Automatisch doseringssysteem Ruimte robot

Radiotherapieapparatuur

Diagnostische apparatuur en testinstrumenten
Robot Humanoïde robot Auto-industrie Schokdempers met verstelbaarheid

Dienstenrobots Systemen voor de vermindering van emissies

Robotten onderwijzen Elektronisch stuur



Elektronische tachometer


Industriële automatisering Precisie-positiesysteem Communicatieapparatuur Antennesysteem

Handhaving systeem Kopieermachine / printer / plotter

transmissie-systeem Recorder

Industriële robots Professionele camera
Elektronische / halfgeleiderapparatuur Snelvoeders Instrumenten Microscoop

SMT-positieregelaar Lasernivelleringssysteem

Lithografie Precisie meetinstrument

Een waferverwerkingssysteem Meteorologische analysator
Elektrische gereedschappen Batterijen voor professionele elektrische gereedschappen Financiële bedrijfsmachines Lezer

elektrische schroevendraaier Uitrusting voor het verwerken van dollarbiljetten

Geweren Geldautomaten

Besnijdmachine Ticketprinter
Huishoudelijke / consumentengoederen Modeltreinen



Beveiligingstechnologie

 Bewegingsdetectiesysteem

Spel Bewakingscamera's

Golfwagen Toegangscontrolesysteem







Huishoudelijke robots Automatische deuren
