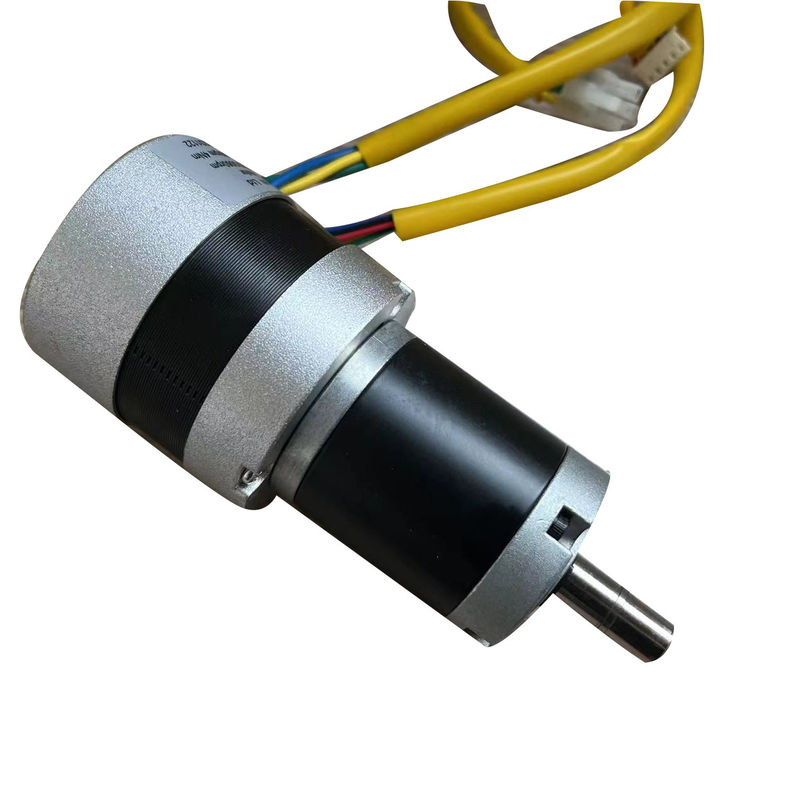

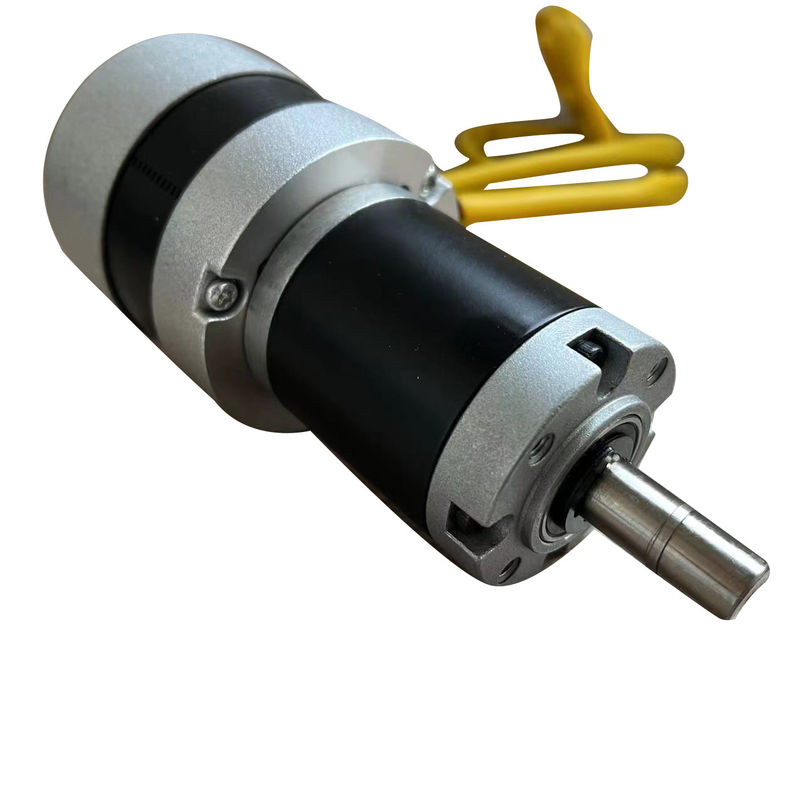

Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque

Lage kosten Lang levensduur Borstelloze Dc Planetary Gear Motor BLDC motor 12v 24v 36v 48v Met Helical Gear High Torque

Producten - Brushless DC Planetary Gear Motor
  • Torsen
    tot 20 Nm
  • Kracht
    10w 20w 50w 100w 200w 300w
  • Snelheid
    Aanpasbaar
  • Spanning
    12V, 24V, 36V, 48V, 230V
  • Plaats van herkomst
    China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    ROHS CE ISO9001
  • Modelnummer
    42JXLG200K. 57HBL
  • Min. bestelaantal
    100
  • Verpakking Details
    Standaard exportpakket
  • Levertijd
    45 dagen
  • Betalingscondities
    Western Union, T/T
  • Levering vermogen
    100000 stuks

Lage kosten Lang levensduur Borstelloze Dc Planetary Gear Motor BLDC motor 12v 24v 36v 48v Met Helical Gear High Torque

  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
  • Low cost Long Life Time Brushless Dc Planetary Gear Motor BLDC Motor 12v 24v 36v 48v With Helical Gear High Torque
Prijs opvragen Contact nu



42JXLG200K. 57HBL-serie borstelloze DC-planetaire versnellingsmotor



Motortechnische specificatie

Model 57HBL01A 57HBL02A 57HBL03A 57HBL04A
Aantal fasen 3
Aantal palen 4 (; optie voor 8)
Spanning V 24v ((optioneel voor 12v tot 230vdc)
Geen laadvermogen rpm 5200 5200 5300 5400
Nominaal koppel Nm 0.14 0.28 0.43 0.49
Nominale snelheid rpm 4000 4000 4000 4000
Nominale stroom Een 3.5 6.8 10.5 11.9
Nominaal vermogen W 58.64 117.28 180.10 205.24
Gewicht Kilo's 0.5 0.8 1.1 1.5
Lange mm 55 75 95 115



Specificatie van de planetaire versnellingsbakModel versnellingsbak:42JXLG200K

Kenmerken: laag geluid, lange levensduur, eerste fase helixversnellingen, gesegmenteerd ontwerp, planetaire versnellingen plus naaldlagers, groot koppel, in het model worden de code nummers L en G gebruikt.



Lage kosten Lang levensduur Borstelloze Dc Planetary Gear Motor BLDC motor 12v 24v 36v 48v Met Helical Gear High Torque 0



Verlagingsgraad Precieze reductieverhouding

Nominale tolerantie

koppel

Maximaal momentane

tolerantie koppel

 Efficiëntie L (mm) Gewicht ((g)
1/3.71 1/5.18 1/3.71 1/5.18 2.0 N.m. Max. 5.0 N.m. 90 % 34.2±0.5 265

Gezondheid, 1/14

22/27

1/13.76 1/19.22

Een half 22, een half 21, een half 26.83

 8.0 N.m. Max. 20 Nm 81 % 49.6±0.5 380

1/59 1/68

1/82 1/95 1/115

1/58.83 1/58.86 1/68.28

1/82.30 1/95.47 1/115.08

 Maximaal 16 Nm. 40 Nm 73 % 62.0±0.5 475

1/181 1/218 1/253

1/305 1/354 1/426

1/495 1/596

1/180.96 1/218.12 1/253.03

1/304,99 1/253,80 1/426.46

1 / 494.71 1 / 596.31

 Maximaal 20 Nm. 50 Nm 66 % 74.4±0.5 570



Afmetingen

Lage kosten Lang levensduur Borstelloze Dc Planetary Gear Motor BLDC motor 12v 24v 36v 48v Met Helical Gear High Torque 1



Bedradingsdiagram

Lage kosten Lang levensduur Borstelloze Dc Planetary Gear Motor BLDC motor 12v 24v 36v 48v Met Helical Gear High Torque 2



Markeringen:

Geaangedreven borstelloze gelijkstroommotor

Brushless gelijkstroom-Motor van het Wormtoestel

borstelloze gelijkstroomversnellingsmotor
