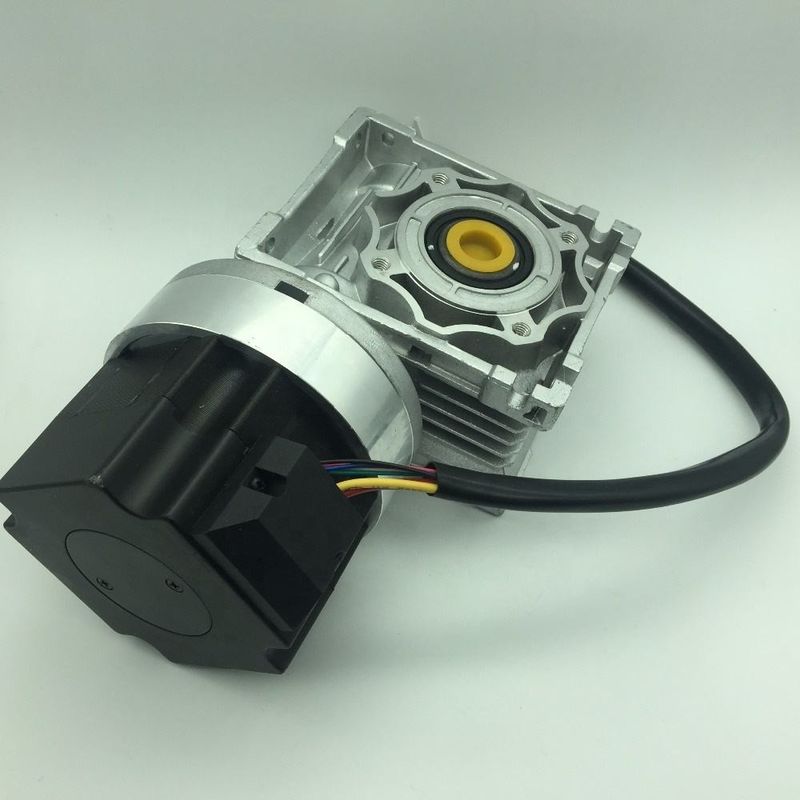

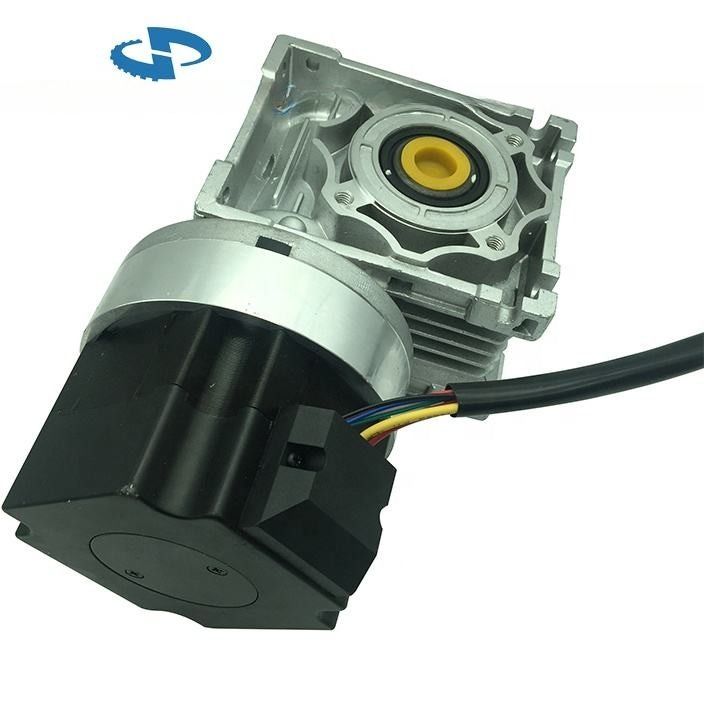

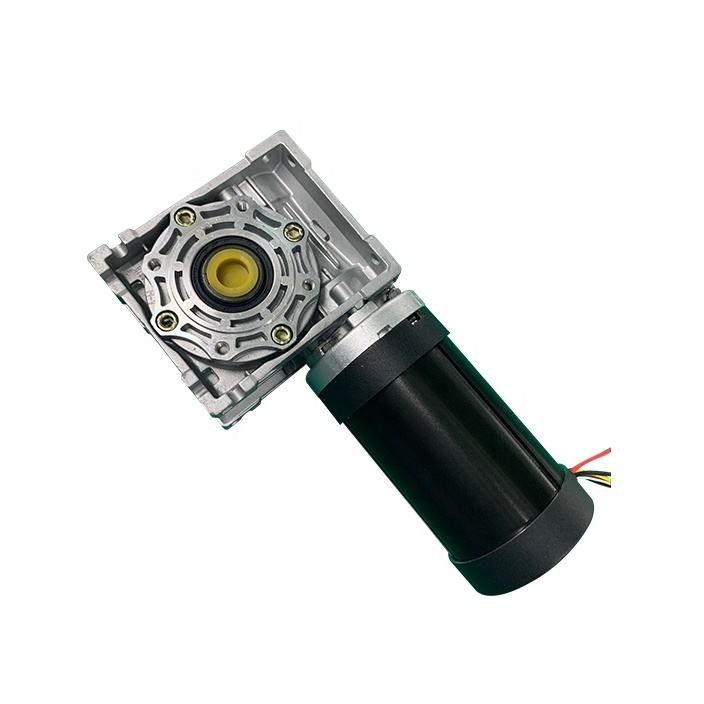

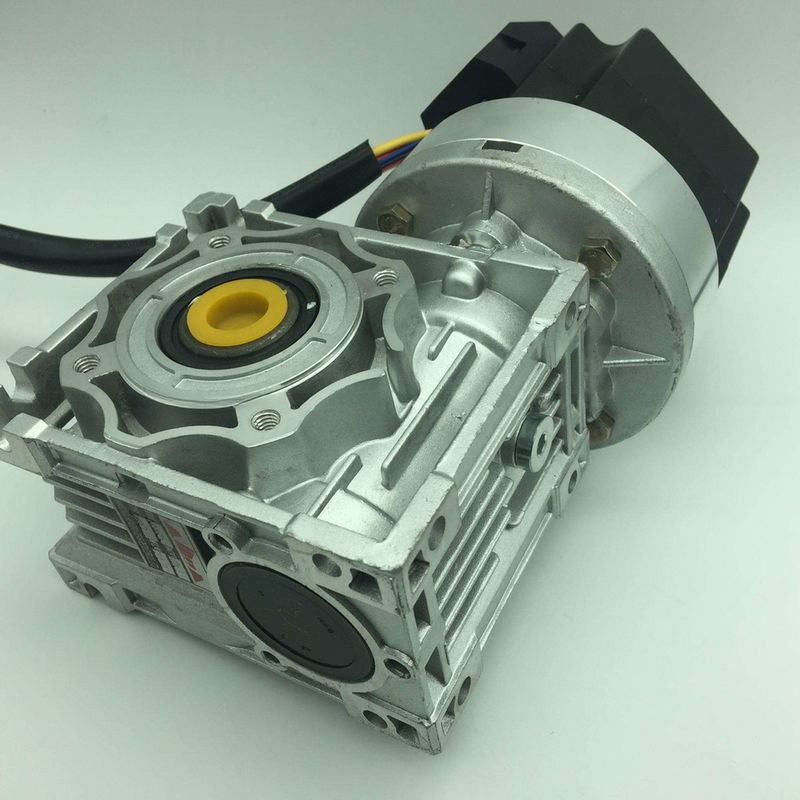

NMRV050.86BLS Series Brushless Dc Worm Gear Motor

NMRV050.86BLS-serie borstelloze DC worm gear motor

Producten - Brushless gelijkstroom-Motor van het Wormtoestel
  • Markeren

    86BL Brushless DC worm gear motor

    ,

    motor met hoog koppel voor wormversnellingen met NMRV050 versnellingsbak

    ,

    86BL motor met hoog koppel voor wormversnellingen

  • Garantie
    3 jaar
  • Haven
    Shanghai
  • Stroom / fase
    1.68A
  • Versnelling ((RPM))
    aangepast
  • Continu stroom ((A)
    aangepast
  • Gebruik
    Auto, elektrische fiets, ventilator, huishoudelijk apparaat, machine
  • Type
    Servomotor
  • Torsen
    aangepast
  • Bouw
    Permanente magneet
  • Verplaatsing
    Brushless
  • Bescherm de functie
    Druppelbestendig
  • Plaats van herkomst
    Changzhou China
  • Merknaam
    SMART AUTOMATION
  • Certificering
    CE
  • Modelnummer
    NMRV050.86BLS
  • Min. bestelaantal
    50
  • Prijs
    To be negotiated
  • Verpakking Details
    Onderhandeld
  • Levertijd
    Onderhandeld
  • Betalingscondities
    D/A, T/T, L/C, D/P
  • Levering vermogen
    10000 stuks per maand

NMRV050.86BLS-serie borstelloze DC worm gear motor

  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
  • NMRV050.86BLS Series Brushless Dc Worm Gear Motor
Prijs opvragen Contact nu

NMRV050.86BLSReeks Brushless DC worm gear motor



Algemene specificatie

Artikel 1 Specificatie
Typ van de wikkeling Ster
Hoek van het Hall-effect 120° (°)Eelektrische hoek)
Schacht leeg 0.025 mm
Radial spel 0.06 mm@450 g
Eindspel 0.08 mm@450 g
Max. radiale kracht 220N@10 mm van de flenster
Max. askracht 60N
Isolatie klasse Klasse B
Dielectrische sterkte 500VDC gedurende één minuut
Isolatieweerstand 100MΩMin.500VDC



Technische specificatie

Model 86BLS-70 86BLS-80 86BLS-90 86BLS-105 86BLS-130 86BLS-135
Aantal fasen 3
Aantal palen 8
Spanning V 48v (optioneel voor 12v 24v tot 320vdc)
Geen laadvermogen rpm 3500 3500 3500 3500 3500 3500
Nominaal koppel Nm 0.7 1.0 1.3 1.8 2.5 3.0
Nominale snelheid rpm 3000 3000 3000 3000 3000 3000
Nominale stroom Een 6 8.6 11 15 21 25
Nominaal vermogen W 220 314 408 565 785 942
Gewicht Kilo's 1.7 2.1 2.5 3.1 4.1 4.3
Lange mm 70 80 90 105 130 135





NMRV050.86BLS-70 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 2.8 4 5.2 7.5 9.8 11.3 12.6 15.4 17.5 18.9 22.4 24.5



NMRV050.86BLS-80 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 4 5.8 7.5 10.8 14 16.2 18 22 25 27 32 35



NMRV050.86BLS-90 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 5.2 7.6 9.7 14 18.2 21.1 23.4 28.6 32.5 35.1 41.6 45.5



NMRV050.86BLS-105 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 7.2 10.5 13.5 19.4 25.2 29.2 32.4 39.6 45 48.6 57.6 63



NMRV050.86BLS-130 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 10 14.6 18.7 27 35 40.6 45 55 62.5 67.5 80 87.5



NMRV050.86BLS-135 Specificatie van de wormversnellingsmotor:

Verlagingsgraad   5 7.5 10 15 20 25 30 40 50 60 80 100
Transmissie-efficiëntie   80% 78% 75% 72% 70% 65% 60% 55% 50% 45% 40% 35%
Geen laadsnelheid Rpm 700 466 350 233 175 140 116 87 70 58 43 35
Nominale snelheid Rpm 600 400 300 200 150 120 100 75 60 50 37 30
Nominaal koppel N.m. 12 17.5 22.5 32.4 42 48.7 54 66 75 81 96 105





MotorversnellingAfmetingen



NMRV050.86BLS-serie borstelloze DC worm gear motor 0





NMRV050 versnellingsbak













86BL High Power Brushless DC Worm Gear Motor, with NMRV050 Gearbox
